Особенностью этого проекта Леонардо да Винчи является то, что внизу запорных ворот (такие ворота делаются с обеих сторон шлюза, как со стороны "высокой" воды, так и со стороны "низкой") он предложил сделать небольшую дверцу для впуска воды с "высокой" стороны и для выпуска на "низкой" стороне. Для открывания-закрывания дверцы были разработаны соответствующие рычажные механизмы.

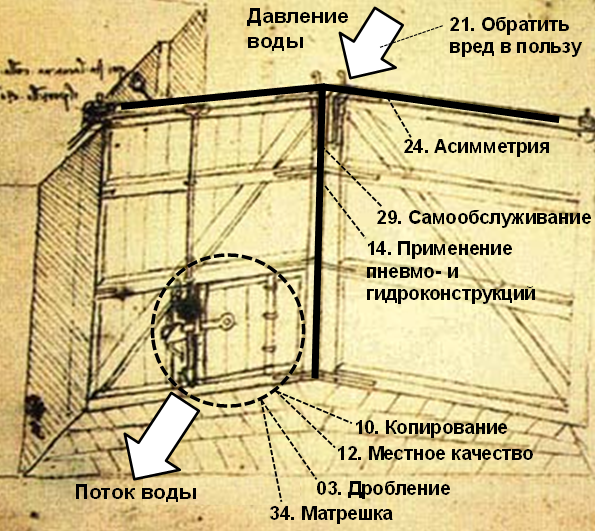

Рис. 3.5. Проект шлюза с воротами, имеющими
встроенную дверцу для выпуска воды (внизу, в круге)
Прежде всего, напомним принцип функционирования шлюза.
Если судно идет с высокого воды в сторону низкой, то камера шлюза (рис. 3.6,а) предварительно заполняется, а когда уровни воды с камере и с высокой стороны сравняются, верхние ворота открываются, и судно заходит в камеру. После этого верхние ворота закрываются.
Затем вода выпускается через отверстие в нижних воротах (рис. 3.6,b). Когда уровни воды в камере и на невысокой стороне сравняются, нижние ворота открываются, и судно выходит в сторону низкой воды. После этого нижние ворота закрываются, и камера шлюза снова готова к наполнению.
Но если снизу идет другое судно, то камера может сначала принять это судно, и затем нижние ворота закрываются. Начинается впуск воды через отверстие в верхних воротах. И когда уровни воды в камере и со стороны высокой воды сравняются, верхние ворота открываются, и судно уходит на высокую воду.
И процесс повторяется. В частности, верхние ворота могут закрываться или оставаться открытыми, если ожидается судно, идущее с высокой воды. И т.д.
Вы получаете не только первичные знания, но и что самое главное – надежные практические навыки подхода к решению проблем с острыми противоречиями, с несовместимыми требованиями к результату, в условиях недостатка ресурсов для достижения решения и при других осложняющих факторах.
Техническое сопровождение курса

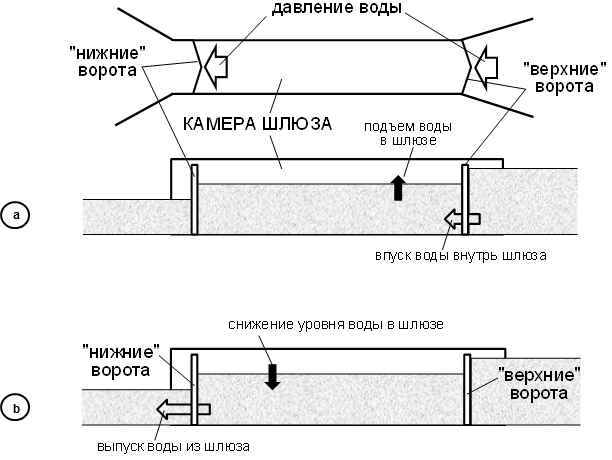

Рис. 3.6. Функционирование шлюза

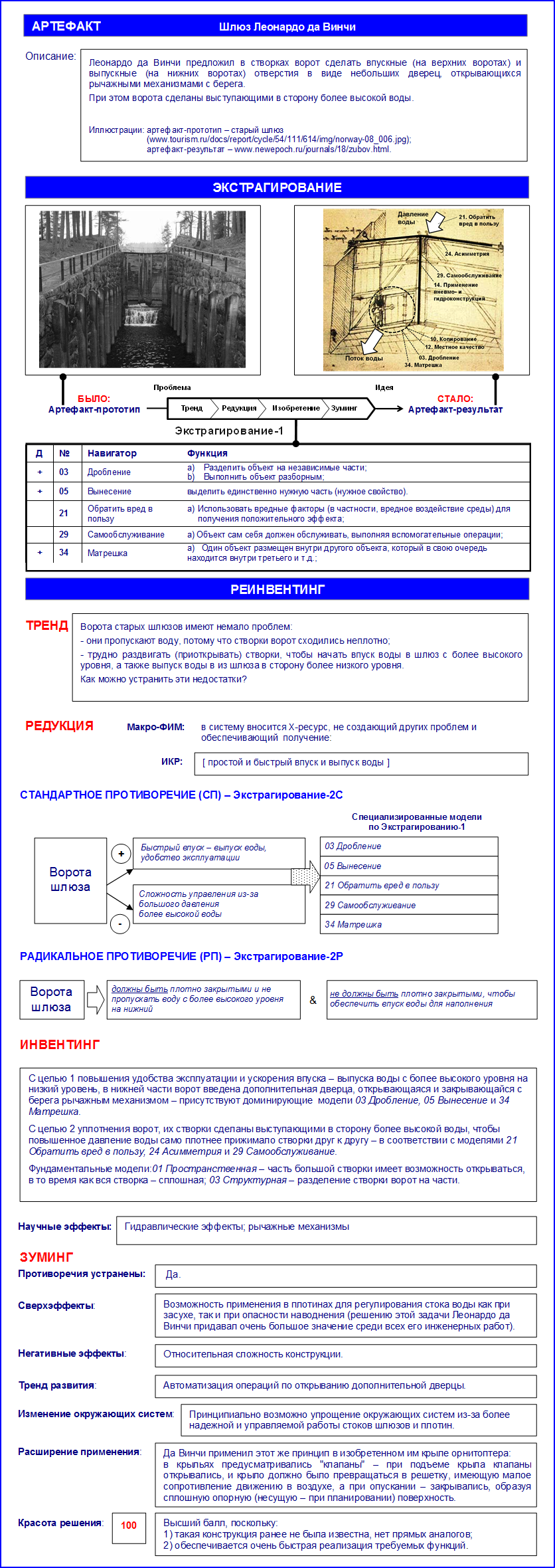

Результаты экстрагирования и реинвентинга представлены в стандартной форме МАИ Т-Р-И-З ниже. Этот формат используется в сертификационных работах на уровне МТРИЗ Юниор.
К выдающимся идеям великого да Винчи можно отнести также и идею крыла орнитоптера, копирующего крыло птицы. Однако разница состоит в том, что в крыле да Винчи предусматривал клапаны (Матрешка!), которые бы открывались при движении крыла вверх (подготовка к маху) и закрывались при движении крыла вниз (мах – рабочее движение).

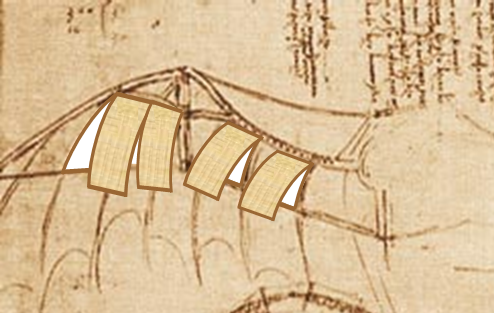

Тогда сопротивление подъему крыла было бы существенно меньше, а рабочий мах совершался бы при использовании полной опорной и несущей площади крыла. Можно попытаться эскизно и очень упрощенно, например, без тросов управления, представить такое крыло, используя рисунок самого Мастера (да простит меня да Винчи).
И живы идеи великого мастера!
Аналогичные варианты "дверей-матрешек" показаны на рис. 3.7 и 3.8.
Существует легенда, что "дверцу-матрешку" для кошки изобрел сам Сэр Исаак Ньютон, чтобы кошка могла носить своих котят "сквозь" дверь, а ему не надо было бы открывать и закрывать дверь, так как это мешало великому физику в его экспериментах со светом в темной комнате.

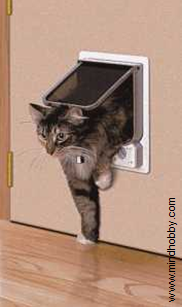

 Рис. 3.7. Встроенная дверца для кошки |

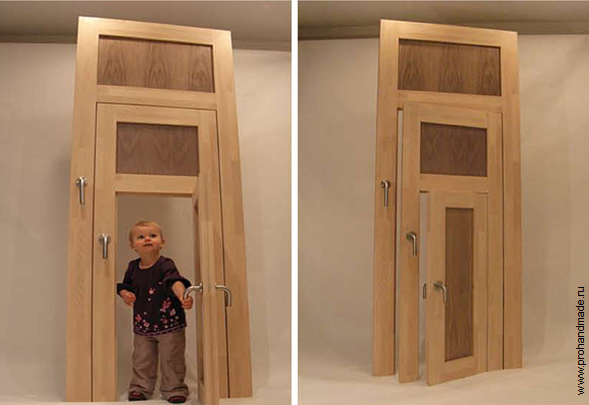

 Рис. 3.8. "Матрешка" дверей |
