Применяя термин Станиславского, "сверх-задачей" всех последующих примеров не является вызвать "удивление", "изумление", "восторг" или еще какое-нибудь "состояние повышенно-приятного возбуждения" читателей. Дело в том, что за феноменом "Появление чуда" очень быстро следует феномен "Исчезновение чуда". Эта реальная психологическая закономерность акцентирована в определении понятия "Изобретательская идея". Однако, как автор подборки и большинства реинвентингов, я надеюсь, что примеры этого сайта не оставят Вас равнодушными, а время, проведенное в изучении этих примеров, принесет не только пользу, а и моменты удовольствия от маленьких радостных открытий.

Практической целью является демонстрация возможностей построения решений на основе моделирования противоречий и применения моделей трансформации (называемых нами чаще "навигаторами", или, что то же самое, "приемов" – в традициях классической ТРИЗ).

Второй практической целью является наработка читателями навыка построения стандартного пути решения проблем путем изучения одинаковых методических схем, используемых в примерах. Все реинвентинги построены на основе Мета-Алгоритма Изобретения Т-Р-И-З. Поэтому здесь и далее все примеры представлены либо в одном из стандартных форматов реинвентинга либо в близком упрощенном формате.

Чтобы некоторые примеры не выглядели "зверски серьезными", автор снабдил их небольшими рассказами с элементами посильного юмора. Еще одно примечание: понятно, что не все примеры написаны по стилю и содержанию так, чтобы нравиться всем. Поэтому приветствуются версии повторного реинвентинга, сделанные и присланные автору обучаемыми и просто читателями этой книги.

ТРЕНД

Основные Кремлевские звезды имеют большой размер – более 5 метров в высоту. Вес звезды - 1 тонна и более. При этом они имеют большую площадь, а значит и парусность. Поэтому при сильном ветре имеется опасность сброса звезды со шпиля башни. ПРОБЛЕМА: как сделать конструкцию звезды надежной, устойчивой против сильного ветра?

РЕДУКЦИЯ

ФИМ: Х-ресурс, вместе с имеющимися или изменяемыми ресурсами и без усложнения объекта или внесения негативных свойств, гарантирует получение ИКР

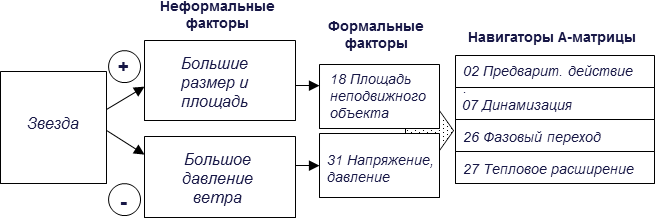

Стандартное (техническое) противоречие

Радикальное (физическое) противоречие

ИЗОБРЕТЕНИЕ

Ключевая модель: 07 Динамизация – c) если объект неподвижен, сделать его подвижным, перемещающимся.

Ключевая идея: сделать звезду подвижной, вращать ее, устанавливая не фронтально, а боком – лучами навстречу ветру.

ЗУМИНГ Противоречия устранены? – Да. Сверх-эффекты: нет. Негативные эффекты: возможное усложнение конструкции. КРАТКОЕ ОПИСАНИЕ Для обеспечения надежности и устойчивости против ветра Кремлевские звезды приводятся в движение в соответствии с навигатором 07 Динамизация.

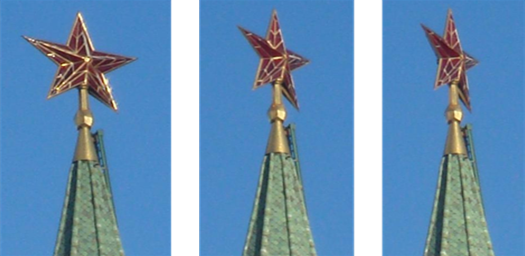

Вращение звезды на Боровицкой башне Кремля (фото М.Орлова)

ТРЕНД

Кремлевские звезды должны поворачиваться, чтобы быть надежными и устойчивыми против ветра, однако из-за больших размеров звезды управление таким объектом может потребовать больших затрат энергии, создания точных устройств управления и контроля за направлением и силой ветра.

ПРОБЛЕМА: как обеспечить функционирование звезды без усложнения конструкции и затрат энергии?

РЕДУКЦИЯ

ФИМ: Х-ресурс, вместе с имеющимися или изменяемыми ресурсами и без усложнения объекта или внесения негативных свойств, гарантирует получение ИКР

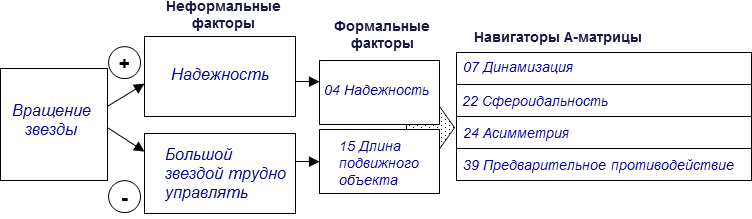

Стандартное (техническое) противоречие

Радикальное (физическое) противоречие

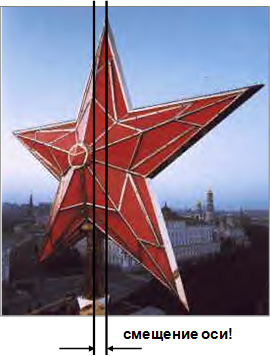

ИЗОБРЕТЕНИЕ Ключевая модель: 24 Асимметрия – a) Перейти от симметричной формы объекта к несимметричной. Ключевая идея: сместить ось вращения звезды относительно оси симметрии, чтобы звезда стала "флюгером". ЗУМИНГ Противоречия устранены? – Да. Сверх-эффекты: нет затрат энергии на вращение звезды, не требуется сложного управления и приводов. Негативные эффекты: нет.
КРАТКОЕ ОПИСАНИЕ Для упрощения управления и конструкции, а также для снижения затрат энергии, Кремлевские звезды выполнены со смещением оси вращения относительно оси симметрии в соответствии с навигатором 24 Асимметрия.

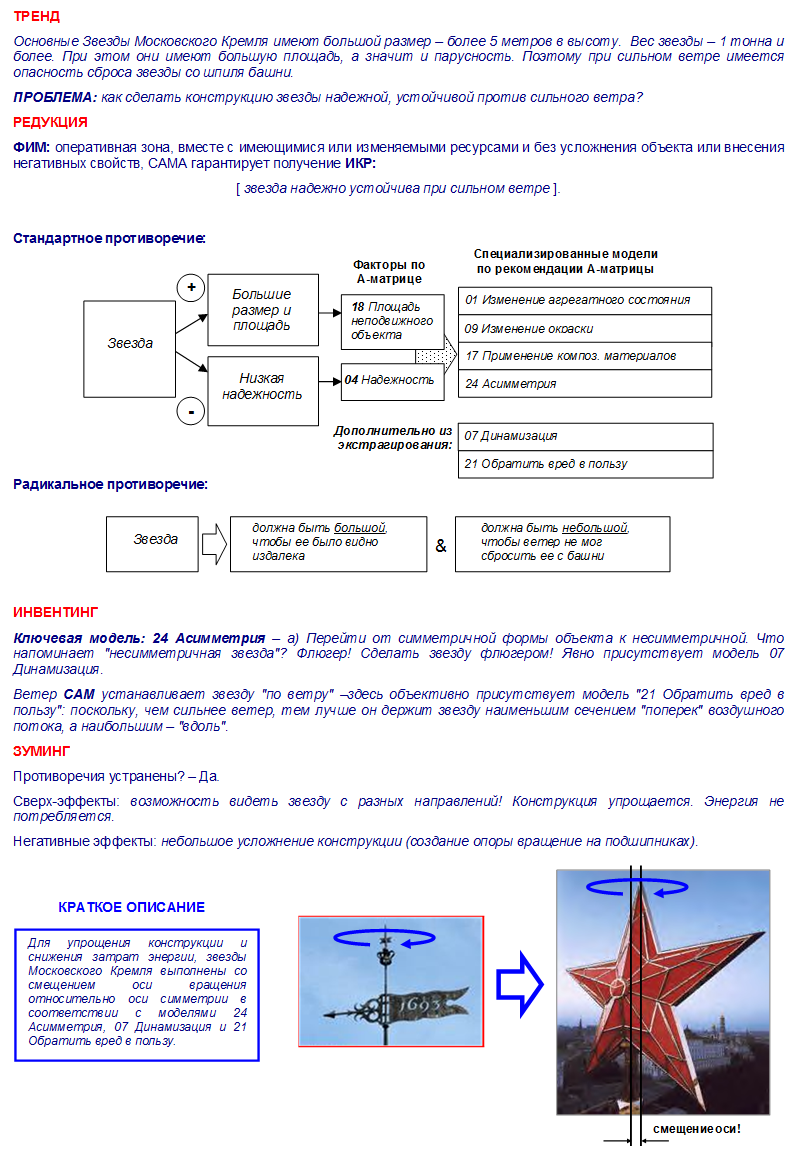

На основании экстрагирования строится реинвентинг любого объекта.

Здесь показан пример одноциклового моделирования изобретения вращающихся Кремлевских Звезд, т.е. когда изобретение могло быть сделано в один шаг.

Заметим – см. учебный курс! – правильное моделирование всегда может быть выполнено без всякой подгонки под "нужные навигаторы" и под что бы то ни было еще!
